4 inç 320x240 tft modülü

TFT LCD, görüntü kalitesini artırmak için ince film transistör teknolojisini kullanan bir tür sıvı kristal ekrandır ve günlük yaşamda çok sayıda uygulamaya sahiptir. Çin'de profesyonel bir TFT modülü üreticisi ve tedarikçi olarak, Victronix 4 inç 320x240 TFT modülünü diğer üreticilerden farklı kılan nedir? İlk başta, 350 CD/m² tipik parlaklığı ve tutarlı renk ve netlik sağlamak için% 50 NTSC renk gamıyla 500: 1 yüksek tipik bir kontrast oranını destekler, 20.000 ila 50.000 saat (% 50.000 ila% 50 ila% 50 başlangıç ​​parlaklığı) ile beyaz bir LED kullanan bir arka ışık ünitesini entegre eder ve tüm ışık koşullarında net görünürlük sağlar. Ayrıca, çok yönlü sistem entegrasyonu için esnek bir SPI-3W seri arayüzü ve 24 bit paralel RGB arayüzüne sahiptir. Ek olarak, geniş bir sıcaklık aralığında (-20 ° C ila +70 ° C ila +70 ° C ila +70 ° C) sorunsuz bir şekilde çalışması için yüksek/düşük sıcaklıkta çalışma/depolama/depolama (-20 ° C ila +70 ° C) ve yüksek nem çalışma/depolama (%50 ° C/%85 RH) dahil olmak üzere titiz çevresel testleri geçer.

Victronix'in bu 4 inç TFT ekranı, endüstriyel kontrol panellerinde, taşınabilir enstrümantasyonda, tıbbi cihazlarda, satış noktası terminallerinde ve kompakt bir form faktöründe güvenilir, yüksek görünürlüklü bir renk ekranı gerektiren diğer uygulamalarda yaygın olarak kullanılır.

Genel Açıklama

● 4.0 ”(diyagonal), 320 (RGB) x 240piksel, 16.7m renkler, Transif, TFT LCD modülü.

● Görüntüleme yönü: saat 6.

● Sürüş IC: ILI9322

● SPI-3W+24bit-RGB arayüzü

● Mantık voltajı: 2.7-3.6V (tip.).

Mekanik özellikler

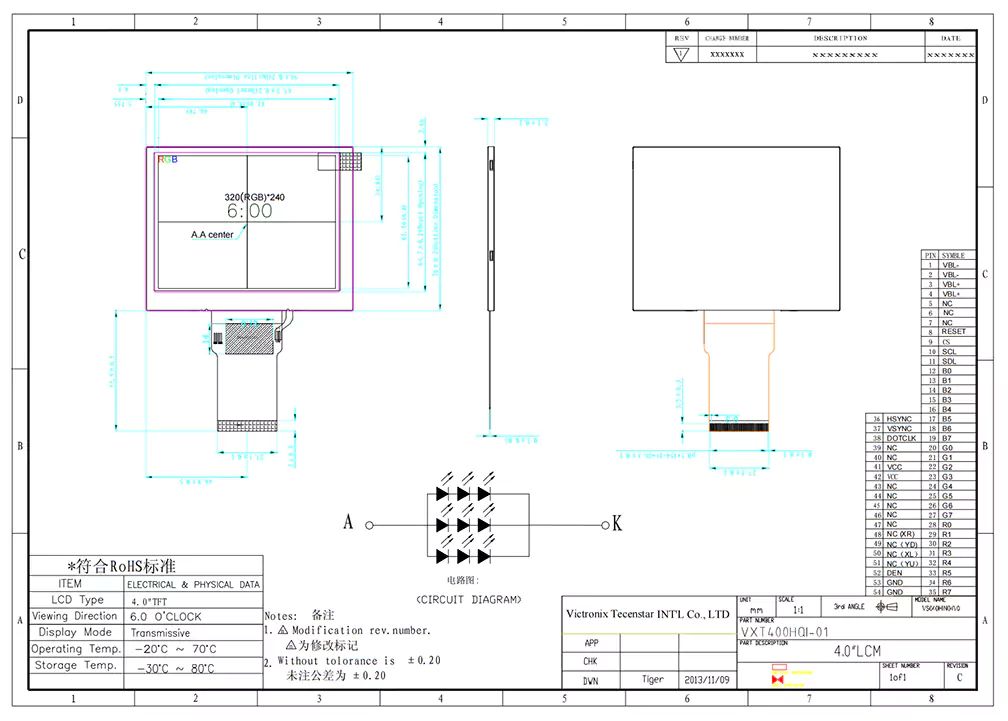

Mekanik detay Şekil 1'de gösterilmiştir ve aşağıdaki Tablo 1'de özetlenmiştir.

Taslak çizim
