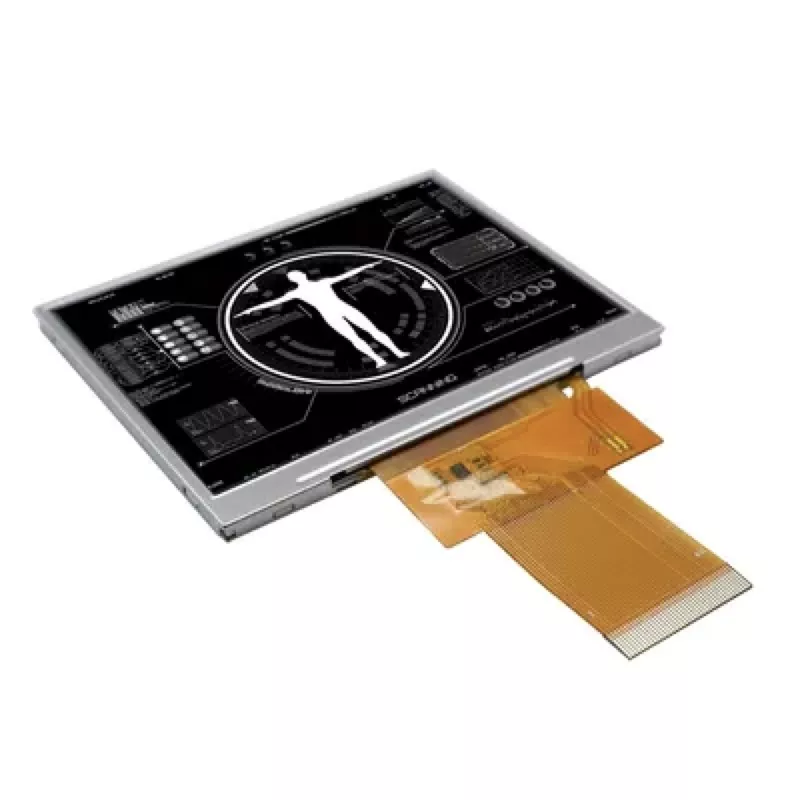

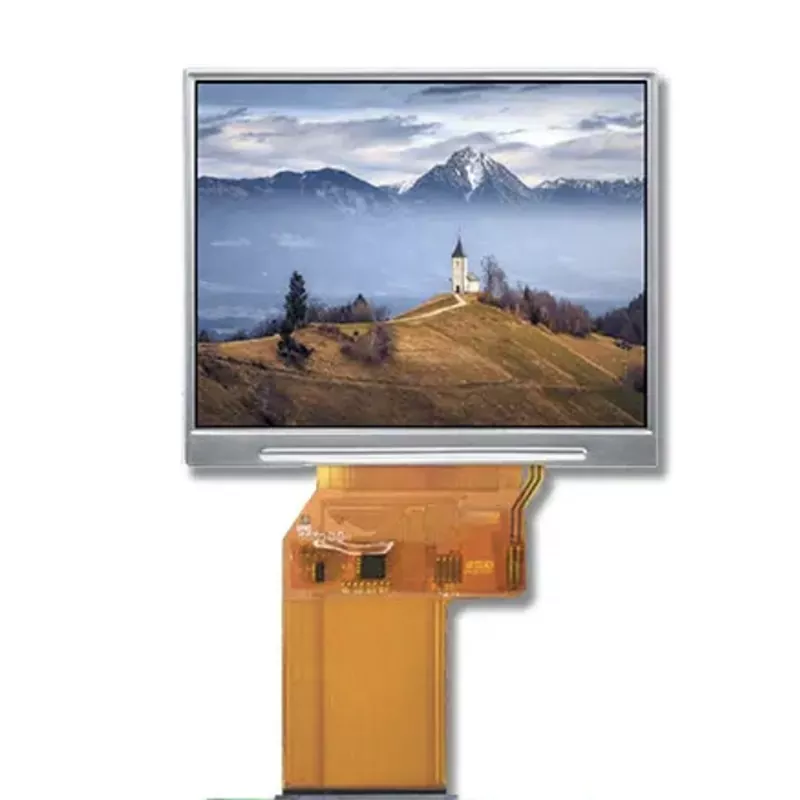

3.5 '' 640x480 Dikey IPS TFT Modülü

TFT modülü üreticilerinin rekabetçi durumunda Victronix 3.5 '' 640x480 dikey IPS TFT modülünün avantajları nelerdir? İlk başta, 400 CD/m²'lik tipik bir parlaklık, 800: 1 tipik bir kontrast oranı ve çeşitli pozisyonlardan mükemmel okunabilirlik sağlayan her yöne (3, 6, 9 ve 12) geniş 80 derecelik görüntüleme açıları sunar. İkincisi, 20.000 ila 50.000 saat arasında (25 ° C, 20mA'da% 50 başlangıç ​​parlaklığı) nominal bir ömre sahip düzgün bir LED arka ışığı (% 80 tipik tekdüzelik) içerir ve bu da farklı aydınlatma durumlarında netlik ve kullanım saatleri için kullanılabilmesini sağlar. Ayrıca, yüksek/düşük sıcaklık çalışması/depolama, nem, termal şok, titreşim, mekanik şok ve ESD koruması (± 8kV hava, ± 4kv temas) dahil olmak üzere, geniş bir sıcaklık aralığı (-20 ° C ila +70 ° C). Ek olarak, bir TFT-LCD panelini, sürücü IC'yi (NV3052C), FPC ve beyaz bir LED arka ışık ünitesini (6 LED), sadece 76.74mm (W) × 63.74mm (h) × 3.2mm (D) (D) (FPC/LADER hariç) ölçen kompakt bir ayak izine entegre eder. Aktif ekran alanı 70.08mm × 52.56mm'dir.

Bu Victronix 3.5 inç TFT modülü, endüstriyel HMI panellerinde, taşınabilir tıbbi cihazlarda, test ve ölçüm ekipmanlarında, gömülü sistemlerde, el terminallerinde ve kompakt form faktöründe güvenilir, yüksek kaliteli bir ekran gerektiren herhangi bir uygulama olarak yaygın olarak kullanılmaktadır.

Genel özellikler

VXT350MSGV-01 3.5 '' 640X480 Dikey IPS TFT modülü bir TFT-LCD modülüdür. Bir TFT-LCD panel, sürücü IC, FPC, bir arka ışık ünitesi oluşur. 3.45 ¢ ekran alanı 640x (RGB) X480 piksel içerir ve 16.7m'ye kadar renk gösterebilir. Bu ürün ROHS çevre kriteri ile uyumludur.

Not 1: Renk melodisi sıcaklık ve sürüş voltajı ile biraz değiştirilir.

Not 2: FPC ve Lehim olmadan.

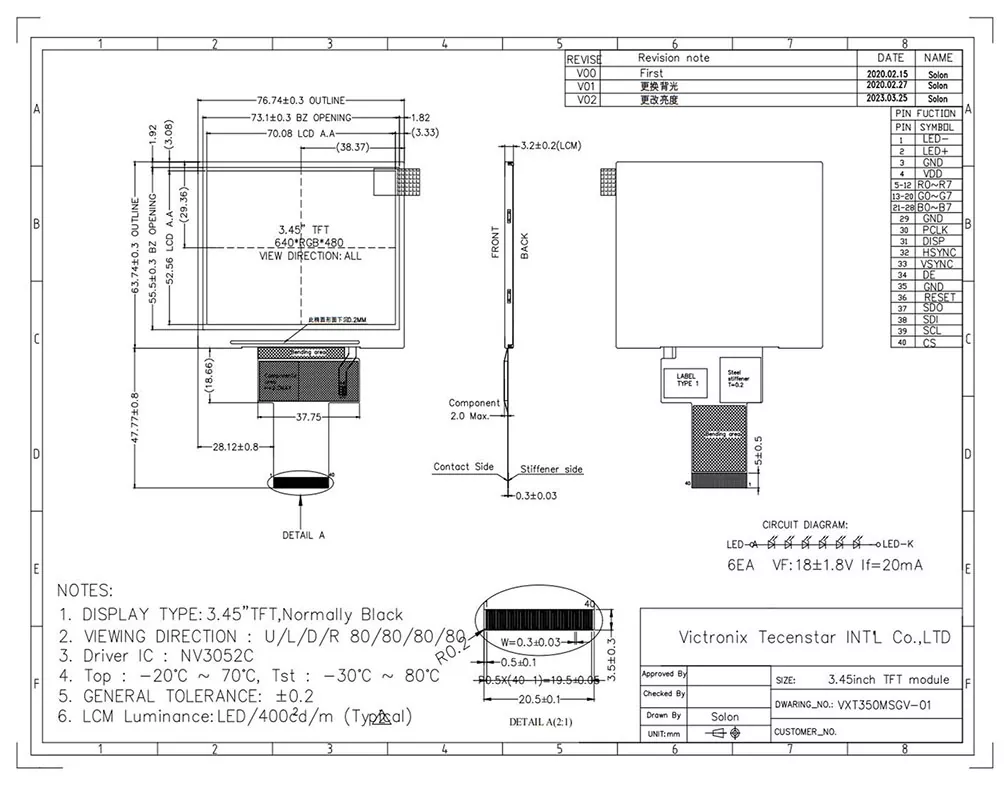

Taslak çizim
